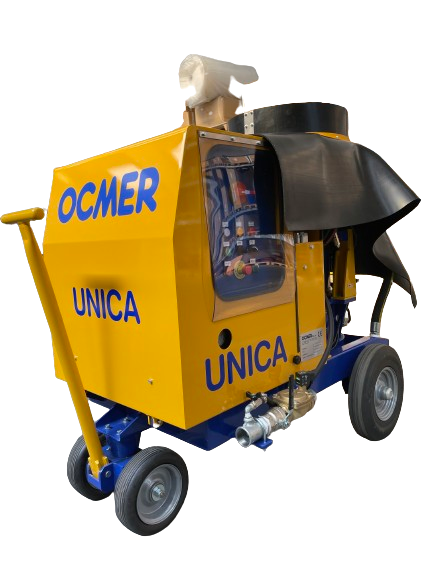

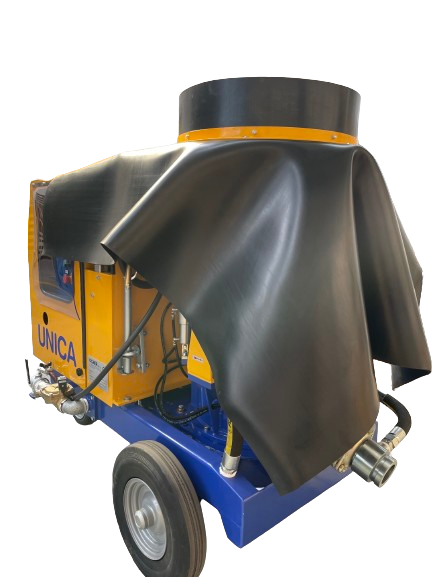

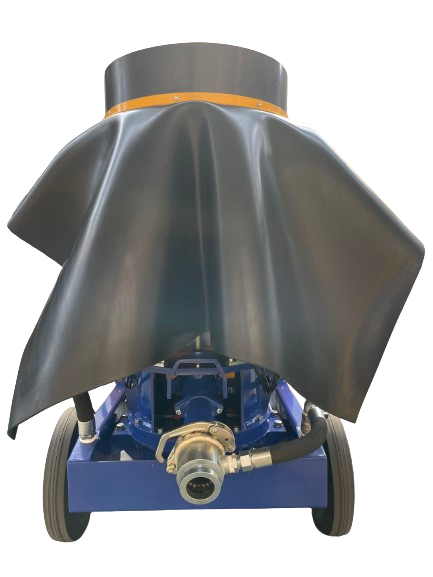

OCM-036 unica

Macchina a Rotore

Caratteristiche Principali

  • Misure e peso ridotti
  • Facilità di utilizzo
  • Proietta calcestruzzi sia per via secca che umida
  • Sistema di chiusura idraulico del rotore
  • Guarnizioni di tenuta lubrificate
  • Robusta e affidabile
  • Disponibile anche in versione completamente pneumatica e DOSA

MACCHINA PER LA PROIEZIONE DI CALCESTRUZZI VIA UMIDA E SECCA

Monta gli stessi gruppi pompanti e sezioni della versione economica OCM-035 L SIMPLEX. Come quest’ultima, può essere utilizzata per applicazioni di calcestruzzo proiettato per via secca e umida con portate effettive sino a 5 M3/h.

Di facile utilizzo, robusta, compatta e facilmente manovrabile, trova il suo campo di applicazione tipico in lavori di fondazioni e consolidamento del terreno, ripristino di strutture lesionate, gallerie di sezione medio/piccolo: tipicamente in progetti idroelettrici o nel settore minerario. Infine, può essere altresì impiegata  nel trasporto pneumatico di pietrisco, argilla espansa e materiali granulari in genere.

La OCM-036 UNICA monta l’esclusivo sistema di chiusura idraulico delle guarnizioni di tenuta in gomma sul rotore, il quale permette di ottimizzare l’usura di guarnizioni e piastre rotore, oltre a permettere di lavorare in modo ottimale anche in condizioni di utilizzo estreme.  Consigliabile quando si devono proiettare per via umida calcestruzzi con basso slump, ovvero raggiungere grandi distanze. L’efficace chiusura idraulica del rotore permette infatti di compensare al meglio le alte pressioni che si sviluppano all’interno della tubazioni in questi casi.

Infine, come tutte le macchine a rotore Ocmer, anche la OCM-036 UNICA, può essere fornita completa di pompa acqua ad alta pressione, filo o radio comando a distanza, dosatore per additivi liquidi (versione DOSA) e moduli per la registrazione e trasmissione dei principale parametri di funzionamento e produttivi.

ocm 30 compatta
ocm 30 compatta
ocm 30 compatta

Pesi 590-720 Kg

Cubatura Rotori in Litri
4,8
10
Produzione massima teorica in M3/h (*)
4,03
8,40
Diametro tubazione in mm
40
50
60
Dimensione massima inerte in mm
13
16
20
Distanze servite in MT | SECCO | Orizz./Vert.
500/100
500/100
500/100
Distanze servite in MT | UMIDO Orizz./Vert.
///
60/40
60/40
Consumo Aria Compressa in M3/m A 7-8 BARS
4-8
5-10
6-15

(* A CONDIZIONE CHE LE CAMERE SI RIEMPINO E SI SVUOTINO COMPLETAMENTE)

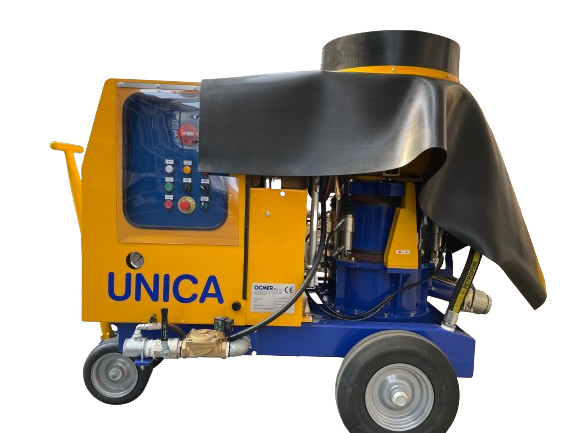

ocm 036 unica

Azionamento Elettrico

  • Potenza installata: da 4,5 a 6,5 Kw (varia in funzione delle opzioni richieste), 3 x 400 V 50/60 Hz (altri voltaggi su richiesta)

  • Portata effettiva: da 1 a 5 M3/h

  • Consumo aria compressa: da 6.000 a 15.000 litri/m a 7-8 bars

  • Quadro elettrico: a norme CEE (EN-60204-1; EN-60439-1; 73/23 CEE; 98/68/CEE), Grado di protezione IP55

Azionamento Pneumatico

  • Motore principale: KW 6,6
  • Motore centralina: KW 2,96
  • Consumo aria compressa motori pneumatici: 9.000 litri/m a 7-8 bars
