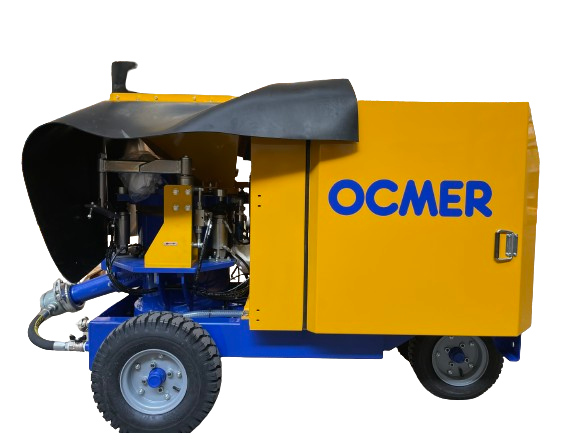

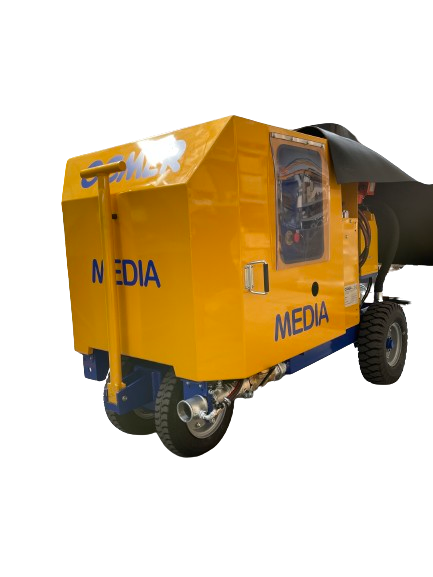

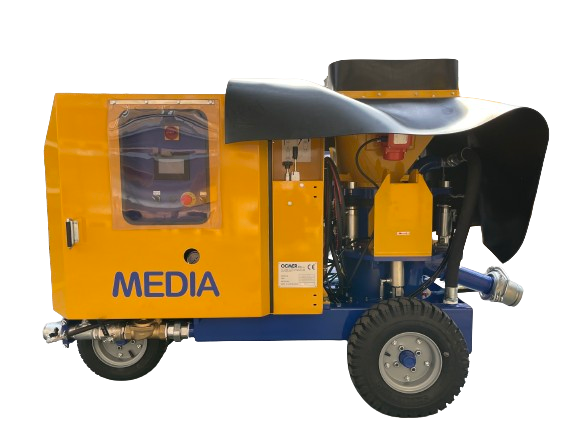

OCM-049 media

Macchina a Rotore

Caratteristiche principali

  • Facile da manovrare e utilizzare
  • Lavora molto bene sia con miscele umide che secche
  • Sistema di chiusura idraulico del rotore
  • Guarnizioni di tenuta lubrificate
  • Robusta e affidabile
  • Ribaltamento tramoggia ed estrazione rotore tramite due pistoni idraulici dedicati
  • Manutenzione facile, sicura e senza sforzi
  • Disponibile anche in versione completamente pneumatica e DOSA

MACCHINA PER LA PROIEZIONE DI CALCESTRUZZI VIA SECCA ED UMIDA ED IL TRASPORTO PNEUMATICO DI GHIAIETTO

LA OCMER OCM-049 MEDIA è una macchina a rotore per la proiezione di calcestruzzi sia per via umida che secca ad alta efficienza, con portate effettive da 2-3 metri cubi/h sino a 09-10 metri cubi/h.

Sintesi della cinquantennale esperienza di Ocmer, permette un rendimento elevato, oltre all’ ottimizzazione dei costi legati all’usura di guarnizioni di tenuta e piastre rotore.

La OCM-049 MEDIA consente inoltre di ribaltare la tramoggia ed estrarre il rotore per mezzo di due pistoni idraulici dedicati, permettendo ad una sola persona di eseguire le operazioni di manutenzione ordinaria con uno sforzo minimo ed in modo rapido e sicuro.

La grande flessibilità della macchina sia in termini di miscele lavorabili che di portate utili consentono una gamma molto ampia di applicazioni.

La OCM-049 MEDIA, viene infatti largamente utilizzata nella costruzione di gallerie e in opere di consolidamento del terreno e fondazioni. Viene poi montata, quasi sempre appositamente configurata, sui back up delle T.B.M. di medio/grande dimensione, dove convoglia pneumaticamente pietrisco per intasare lo spazio tra scavo e concio prefabbricato.

Come tutte le machine a rotore OCMER, la OCM-049 MEDIA può essere fornita nella versione DOSA che integra un dosatore per additivi liquidi di calcestruzzi (tipicamente acceleranti di presa) sincronizzato con la portata di calcestruzzo, oltre che completa di pompa acqua ad alta pressione, filo o radio comando a distanza. Moduli per la registrazione e trasmissione dei principali parametri produttivi e di funzionamento.

ocm 30 compatta
ocm 30 compatta
ocm 30 compatta

Pesi 970-1150 Kg

Cubatura Rotori in Litri
12,5
18,8
Produzione massima teorica in M3/h (*)
10,50
10,50
15,79
Diametro tubazione in mm
50
65
65
Dimensione massima inerte in mm
13
20
20
Distanze servite in MT | SECCO | Orizz./Vert.
500/100
500/100
500/100
Distanze servite in MT | UMIDO Orizz./Vert.
///
80/40
80/40
Consumo Aria Compressa in M3/m A 7-8 BARS
8-10
12-16
15-20

(* A CONDIZIONE CHE LE CAMERE SI RIEMPINO E SI SVUOTINO COMPLETAMENTE)

ocm 049 media

Azionamento Elettrico

  • Potenza installata: da 8 a 11 Kw (varia in funzione delle opzioni richieste), 3 x 400 V 50/60 Hz (altri voltaggi su richiesta)

  • Portata effettiva: da 2 a 10 M3/h

  • Consumo aria compressa: da 10.000 a 20.000 litri/m a 7-8 bars

  • Quadro elettrico: a norme CEE (EN-60204-1; EN-60439-1; 73/23 CEE; 98/68/CEE), grado di protezione IP5

Azionamento Pneumatico

  • Motore principale: KW 14
  • Motore centralina: KW 2,96
  • Consumo aria compressa motori pneumatici: 18.000 litri/m a 7-8 bars
